Topographische Analyse - erweitern Sie Ihr SEM um die dritte Dimension
Das point electronic BSE-Topographiesystem ist die einzige Lösung, die eine quantitative und kalibrierte Live-Messung der Oberflächenhöhen mit Live-3D-Visualisierung in der Rasterelektronenmikroskopie ermöglicht.
Es hilft Forschern, Unterschiede in Höhe und Morphologie zu unterscheiden. Diese Technik ist von unschätzbarem Wert für die Charakterisierung von Probenoberflächen in SEM- und FIB-SEM-Umgebungen.
Das System ist für Umgebungen mit mehreren Anbietern konzipiert und lässt sich nahtlos mit Standard-Topographiesoftware verbinden, einschließlich Offline-Analyse und 3D-Druck-Dateiformaten.
Als komplettes Detektor- und Scan-Controller-System kann die BSE-Topografie-Lösung in jedes Mikroskop mit einem geeigneten BSE-Anschluss nachgerüstet werden.
Das System besteht aus Hardware und Software.
3D Dynamiken
Erfassen, messen und animieren Sie Veränderungen der Oberflächentopografie – jetzt auch für Hochtemperatur-In-situ-Experimente.
3D Messungen
Messen Sie Höhenunterschiede, Profile und andere geometrische Merkmale. oder lassen Sie diese durch die integrierte 3D-Kalibrierung überprüfen.
3D Navigation
Erkunden Sie die Oberflächentopografie in Echtzeit und gewinnen Sie ein besseres Verständnis Ihrer Proben dank einer dynamischen 3D-Ansicht – live, während Sie die Probe bewegen oder die Vergrößerung anpassen.
Korrelative 3D Mikroskopie
Erfassen und visualisieren Sie beliebige analoge und digitale SEM-Signale als Textur auf Probenhöhenkarten – jetzt auch mit EBIC für korrelative elektrische Analysen.
Standard 3D Analyse
Nutzen Sie erfasste 3D-Daten mit externen Offline-Analyse-Softwaretools, beispielsweise für die Partikelverteilung und Oberflächenrauheit.
Automatisierte 3D Workflows
Erfassen Sie aus der Ferne Oberflächentopografien und mehrkanalige SEM-Signale für Live-Analysen und Feedback, beispielsweise für KI-basierte Bruchanalysen.
Live- und kalibrierte Höhenmessungen
Die BSE-Topografie-Steuerungssoftware umfasst die Live-Rekonstruktion der Oberflächenhöhe aus BSE-Signalen, ein integriertes 3D-Oberflächenvisualisierungstool und konfigurierbare Arbeitsabläufe mit integrierten SE- und BSE-Scanprofilen.
Anpassbarer Workflow: Vollständig konfigurierbare Scanprofile, einschließlich Live-Scan oder hochauflösender Erfassung
Projekteinrichtung: Projektparameter für Speichern und automatisches Speichern, Routine-Workflows und Fernsteuerung
Detektorsteuerung: Helligkeit und Kontrast mit automatischer Signalanpassung, Detektoreinführung und -rückzug
Automatische Kalibrierung: Automatische Bestimmung und Korrektur von Lateral- und Höhenskalen mit 3D-Kalibrierungsprobe
Automatisierte 3D-Zeitreihen: Automatisierte Erfassung von Zeitreihen für die 3D-In-situ-Mikroskopie, einschließlich Live-Höhe
Live-2D-Ansicht der Höhe: An jedem Punkt der Probe wird die Höhe aus den vier simultanen BSE-Signalen bestimmt, die von den vier Quadranten des Detektors geliefert werden

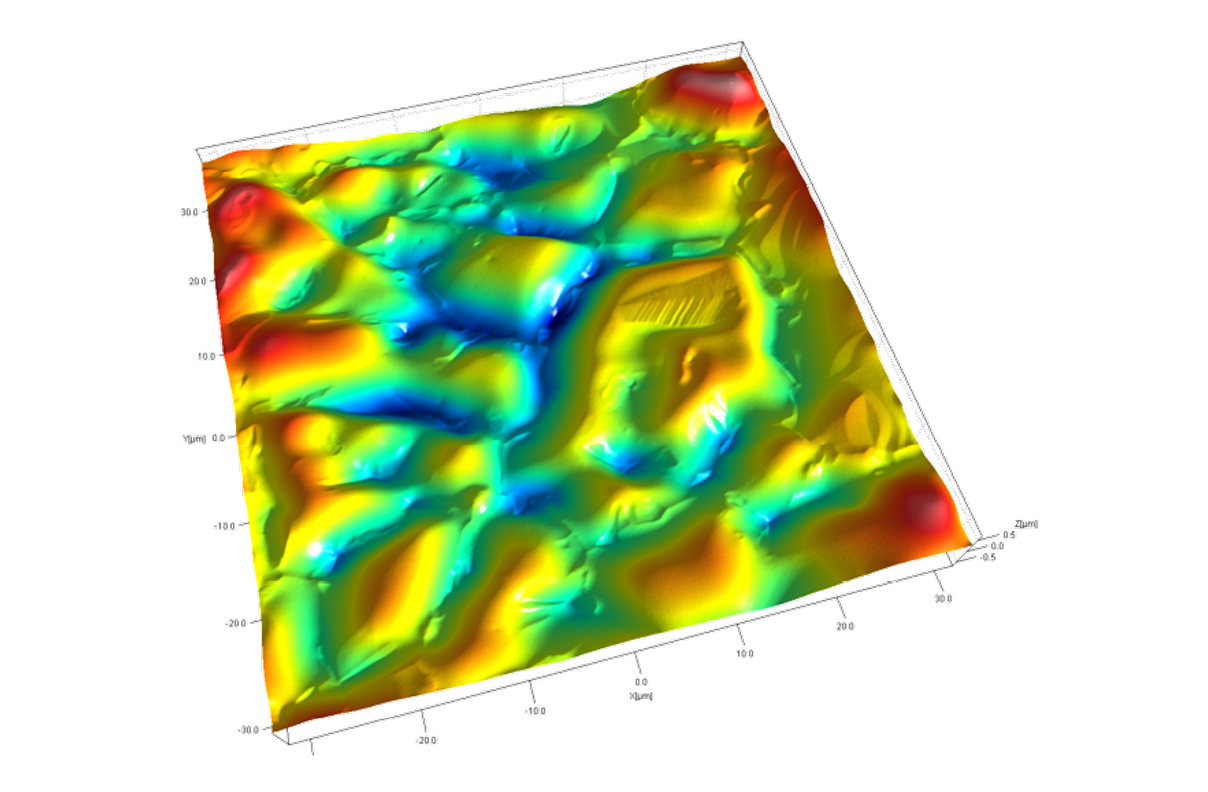

Live-3D-Ansicht mit Textur: 3D-Visualisierung der gemessenen Topografie unter Verwendung von höhenkodierten Farben oder rohen SEM-Signalen als Textur
Komplettlösung für quantitative BSE für jedes SEM oder FIB-SEM
Als komplettes Detektor- und Scan-Controller-System kann die point electronic BSE-Topografie-Lösung in jedes Mikroskop mit einem geeigneten BSE-Anschluss nachgerüstet werden.
3D Kalibrier-Standard
Raumkalibrierungsmuster mit Referenzmarken für die automatische geometrische Kalibrierung, gewährleistet eine korrekte Höhenskala.
BSE Detektor
4-Quadranten-Segment-BSE-Detektor mit kalibriertem Verstärker, einschließlich automatischer Signalanpassung und Ein-/Ausfahrmechanismus
DISS6 Scan Controller
Kalibriertes Mehrkanal-Bildgebungssystem zur gleichzeitigen Erfassung von BSE- und SEM-Signalen
DISS6 Software mit Topografie-Plugin, und microShape Software
Rekonstruktion und Live-Visualisierung quantitativer Oberflächenkarten und SEM-Signale mit integrierter 3D-Kalibrierung
3D Kalibrierstrukturen
- 3D Struktur für die Geometriekalibrierung in X, Y, Z
- Referenzinformation PTB rückgeführt
- Mit Referenzmarken für automatische 3D Kalibrierung
Premium BSE-Detektor
- Schneller und hochsensitiver 4-Quadranten Si Sensor, für BSE-Signal optimiert
- In-situ Vorverstärker für optimale Effizienz und Geschwindigkeit
- Low-kV Sensoren
DISS6 REM Scan Controller
- Bildaufnahme mit kalibrierter Hochleistungselektronik
- Integrierte kalibrierte Signalverstärkung mit Automatikfunktionen
- Simultane Aufnahme aller BSE-Signale
DISS6 Bildaufnahme mit Topografie-Plugin
- Ermittlung und Visualisierung der Probentopografie aus BSE-Daten in Echtzeit
- Quantitative Bildaufnahme und Detektorsteuerung
- Speichern der Topografie- und Bilddaten in Standard-Dateiformate
microShape
- Software für die Visualisierung und Analyse von Topografiedaten
- Messung von Profillinien, Höhen, Abständen und Winkeln in 3D
- 3D Datenprozessierung mit Datenkorrektur und -überlagerung
microCal
- Software für die 3D Kalibrierung mit Reportfunktion
- Automatische Bestimmung der Maßstäbe und Scherungen in allen Raumrichtungen
- Statistische Auswertung und Analyse von nichtlinearen Geometrieabweichungen
microDIP Bildbearbeitung
- Software zur Anzeige quantitativer Bilddaten
- Überprüfung von Akquisitionsregelungen in Metadaten
- Extraktion quantitativer Pixelwerte
