Hochtemperatur BSE Detektor

Abbildung und Messung von Oberflächen in-situ und bei hohen Temperaturen

Elektrodenbasierte Detektoren sind speziell für In-Situ Hochtemperaturexperimente konzipiert, bei denen herkömmliche Detektoren nicht eingesetzt werden können. Grund dafür ist, dass das von der heißen Probe emittierte Licht und die thermischen Elektronen die Elektronik leicht sättigen und die unvermeidbare Kontamination durch die In-situ-Bedingungen die Lebensdauer empfindlicher Sensoren begrenzt.

Bei diesem neuen Design des HT BSE Detektors von point electronic werden BackScattered Electrons (BSE) in robusten Elektroden (Metallplatten) absorbiert, die auf der Detektionsebene platziert sind.

• Der resultierende absorbierte Strom wird in-situ einem Vorverstärker zugeführt und dann ex-situ verstärkt und weiter gemischt.
• Sekundäre und thermische Elektronen werden abgestoßen, da durch die galvanische Trennung des Detektors eine Vorspannung an die Elektroden angelegt wird.
• Licht, das entweder von der heißen Probe emittiert oder von einer Laserheizung gestreut wird, erzeugt bei dieser Technologie kein Signal, der Detektor ist lichtblind.

Die Elektroden können mit verschiedenen Materialien beschichtet werden, um die Absorptionseffizienz in bestimmten Energiebereichen zu optimieren, z. B. Carbon-Beschichtung für höhere Beschleunigungsspannungen. Sie können leicht demontiert, gereinigt und neu beschichtet werden.

Natürlich werden Vier-Quadranten-Elektroden verwendet, um in Kombination mit unserem kalibrierten SEM-Scan-Controller (DISS6) und der Topographie-Rekonstruktionssoftware eine 3D-Oberflächenanalyse zu ermöglichen.

> zu den Spezifikationen blättern

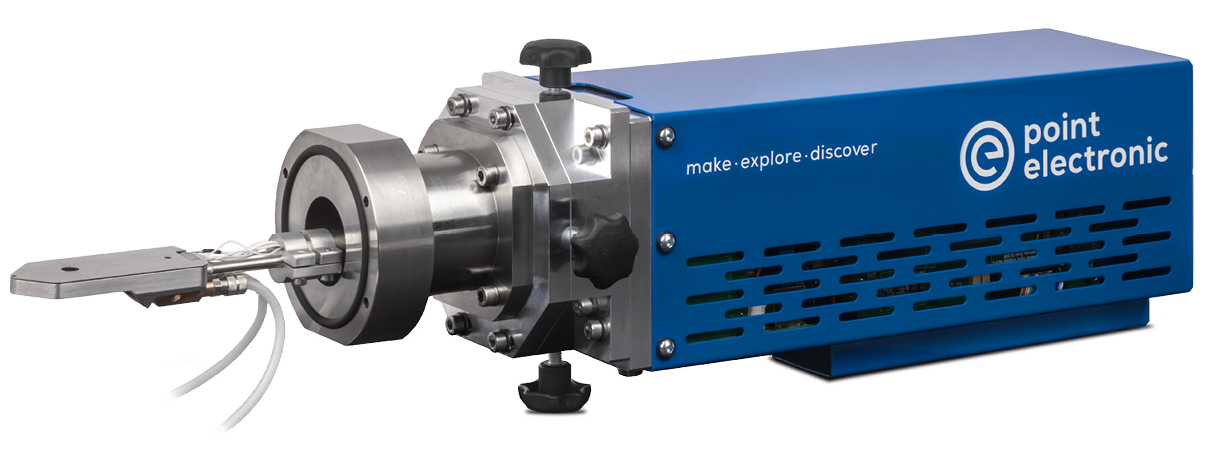

Port-montierter motorisierter BSE-Detektor

Die speziellen Segment-Sensoren sind perfekt auf die maßgeschneiderte Elektronik und Mechanik abgestimmt – in einem völlig eigenständigen Detektor, der auf höchste Leistung und Benutzerfreundlichkeit ausgelegt ist.

1. Robuster Hochtemperatur-Sensor: Neue Technologie mit lichtunempfindlichen Metallelektroden in Quadrantengeometrie mit integrierten 4-fach-Vorverstärkern und einstellbarer Vorspannung

2. XY-Ausrichtung: Hochpräzise laterale Ausrichtung mit optionaler motorisierter Neupositionierung

3. Integriertes motorisiertes Einfahren: Port-mounted und mit Balgdichtung, mit motorisiertem Ein- und Ausfahren sowie Berührungsalarm

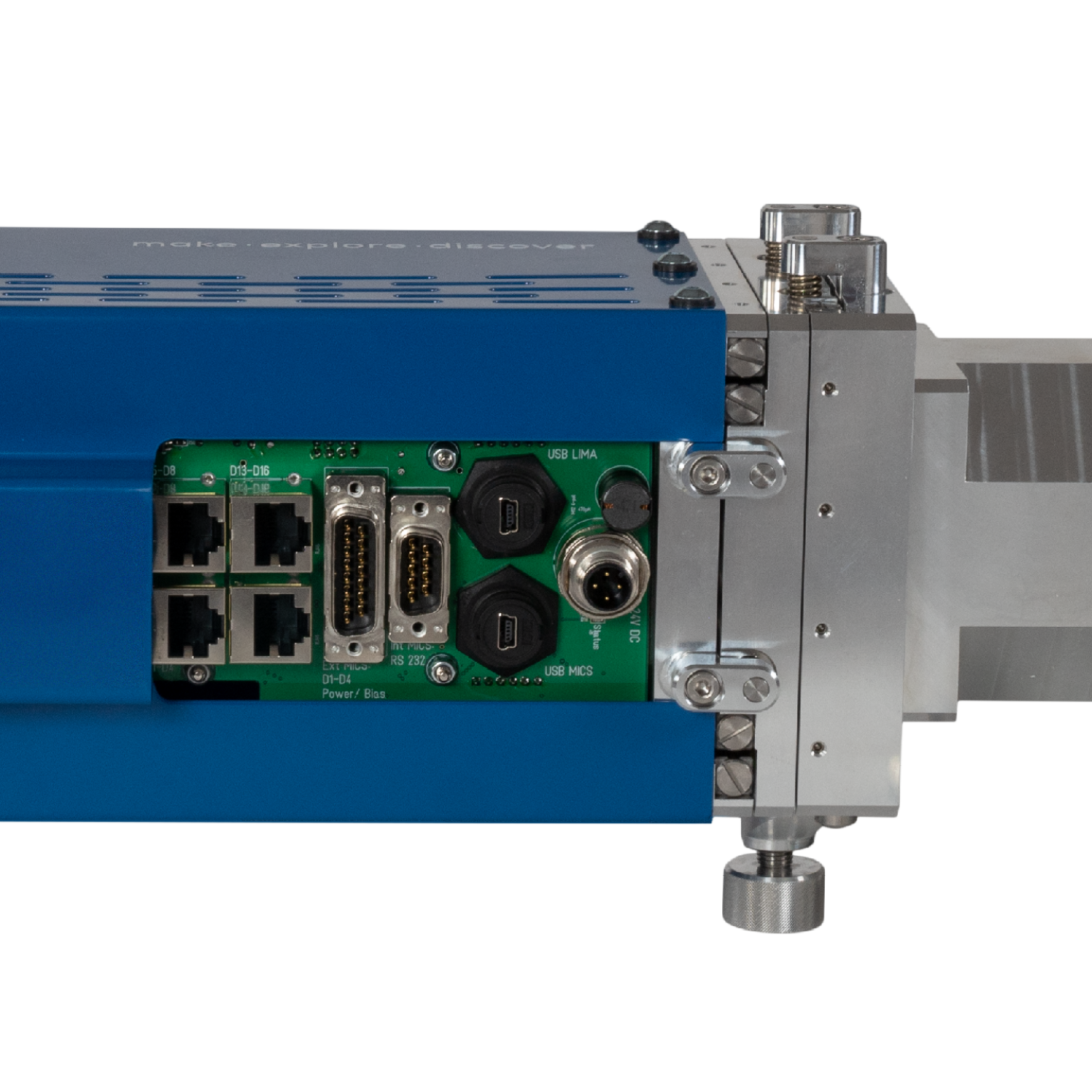

4. Standardschnittstellen: Steuerung über USB 2.0 und Ausgabe analoger Videosignale über RJ45-Anschlüsse

5. Integrierter Verstärker und Mixer: Zweistufige Verstärkung für jeden der vier Kanäle mit unabhängigen und kalibrierten Reglern für Helligkeit und Kontrast

Steuerung mit uneingeschränktem Zugriff auf alle Detektorparameter

Auf Leistung ausgelegt

Entwickelt für eine schnelle und intuitive Steuerung, um alle fortgeschrittenen Funktionen zur Signalsteuerung und Automatisierung abzudecken und selbst bei anspruchsvollen BSE-Experimenten ein optimales Erlebnis zu bieten.

•

  Vielseitige Experimente

  Segmentierte Sensoren in Quadrantengeometrien
  Jedes Segment verfügt über eigene Helligkeits- und Kontrastregler
  Größe und Geometrie optimiert für die Materialwissenschaft

•

  Flexibler Output

  Geben Sie alle vier einzelnen Kanäle gleichzeitig aus

  Kombinieren Sie alle Signale zu einem einzigen Ausgang mit integriertem kompositorischem oder topografischem Mix

  Leiten Sie einen beliebigen Kanal auf einen einzigen Ausgang

•

  Intuitiv, schnell und ergonomisch

  Robustes Bedienfeld für schnellen Zugriff und einfache Einstellungen

  Touchdisplay zur Statusanzeige und automatischen Steuerung

  Drehregler für eine sehr feine manuelle Steuerung

•

  Quantitative Messungen

  Elektronische Verstärkungen, Offsets und Vorspannungen sind werkseitig kalibriert

  Der in den Sensor fließende Elektronenstrom lässt sich aus der Spannung am Ausgang des Detektors berechnen

  Die Materialeigenschaften lassen sich aus dem quantifizierten Eingangssignal bestimmen

•

  Software Development toolKit (SDK)

  Steuerungsbibliotheken für Positionierung und Verstärkung

  Anwendungsprogrammierschnittstellen mit vereinfachten Funktionen und physikalischen Parametern

  Beispielcode in Python und anderen Programmiersprachen

  Fernsupport für Entwickler nach dem Kauf

Einzigartiger, robuster und lichtunempfindlicher Detektor für In-situ-/In-operando-Rasterelektronenmikroskopie

In-situ Heizen

Bilden Sie heiße Oberflächen ohne Störung durch emittiertes Licht ab

Filtern Sie niedrigenergetische thermische Elektronen mithilfe der integrierten Detektor-Vorspannung heraus

Kombinieren Sie den Detektor mit elektrischen oder Laser-Heizelementen

Wasserkühlung

Überwachen Sie die Betriebstemperatur mit dem integrierten Temperatursensor.
Schützen Sie Ihren Detektor mit der optionalen Wasserkühlung - selbst bei 1.200 °C.
Schließen Sie das Gerät in Reihe an die vorhandenen Wasserkühlschläuche der Heizung an.

Robust und leicht zu reinigen

Erweitern Sie Ihre Experimente mit einem Detektor, der speziell für den Einsatz unter kontaminierten Bedingungen ausgelegt ist

Verlassen Sie sich auf die sichere Handhabung - sowohl im Mikroskop als auch außerhalb

Wechseln, reinigen und modifizieren Sie Ihre Elektrodensensoren, ohne sie an den Hersteller zurücksenden zu müssen

Quantitative BSE

• Bilden Sie die Dichte mit hoher räumlicher Auflösung ab
• Charakterisieren Sie die Verteilung von Phasen
• Zeigen Sie die Kristallographie mit Orientierungskontrast

BSE Topografie

• Analysieren Sie 3D-Oberflächen und komplexe Oberflächen
• Überwachen Sie in-situ-Reaktionen, auch bei hohen Temperaturen
• Charakterisieren Sie Fräsen und Zerspanung im FIB-SEM

• HT BSE Detektor mit LIMA-Arm-Retraktionsmechanismus


•
•

• Leicht zu reinigen und zerlegbar



• Hardware Control Panel with touch display



• Detector Control Software



• Software Development toolKit



• Flexibler Kanal-Output



• Quantitative Messungen



• In-situ-Heizen



• BSE-Topographie eines Cu-Katalysators während einer Wasserstoffoxidation
