REM Control Panel

Bedienpanel für individuelle Belegung oder Standard-Preset

Das SEM Control Panel bietet maximale Flexibilität mit verschiedenen Tasten, Drehreglern, Anzeigen und LEDs, die alle mit Hilfe der API individuell nach Kundenwunsch belegt werden können.

Alternativ kann es auch mit voreingestellten Funktionen verwendet werden, um Ihr REM zu steuern, dank der point electronic GUI.

Das SEM Control Panel bietet eine intuitive Schnittstelle für Endanwender, um Rasterelektronenmikroskope mühelos zu bedienen.

Es wird über USB 2.0 angeschlossen, und bietet so maximale Schnittstellenflexibilität.

Sie möchten damit andere Geräte als ein REM steuern? - Dank der individuellen Programmierbarkeit sind die Einsatzmöglichkeiten unbegrenzt.

Key Features

• 8 Encoder für Parameter-Feinjustierung
• 3 hochkontrastige LED-Matrix-Anzeigen mit einstellbarer Helligkeit
• Tasten für Automatikfunktionen und Feineinstellung
• 6 konfigurierbare Tasten mit LED, z.B. für SEM- und Scan-Funktionen
• Ansteuerbar mit point electronic Standard-GUI oder unserer API
• Drehknöpfe mit ausgewogenem Handgefühl für präzise Steuerung
• USB-Schnittstelle für Steuerung und Stromversorgung
• Robustes Metallgehäuse für sicheren Betrieb und Langlebigkeit
• Geräteabmessungen: 230x155 mm

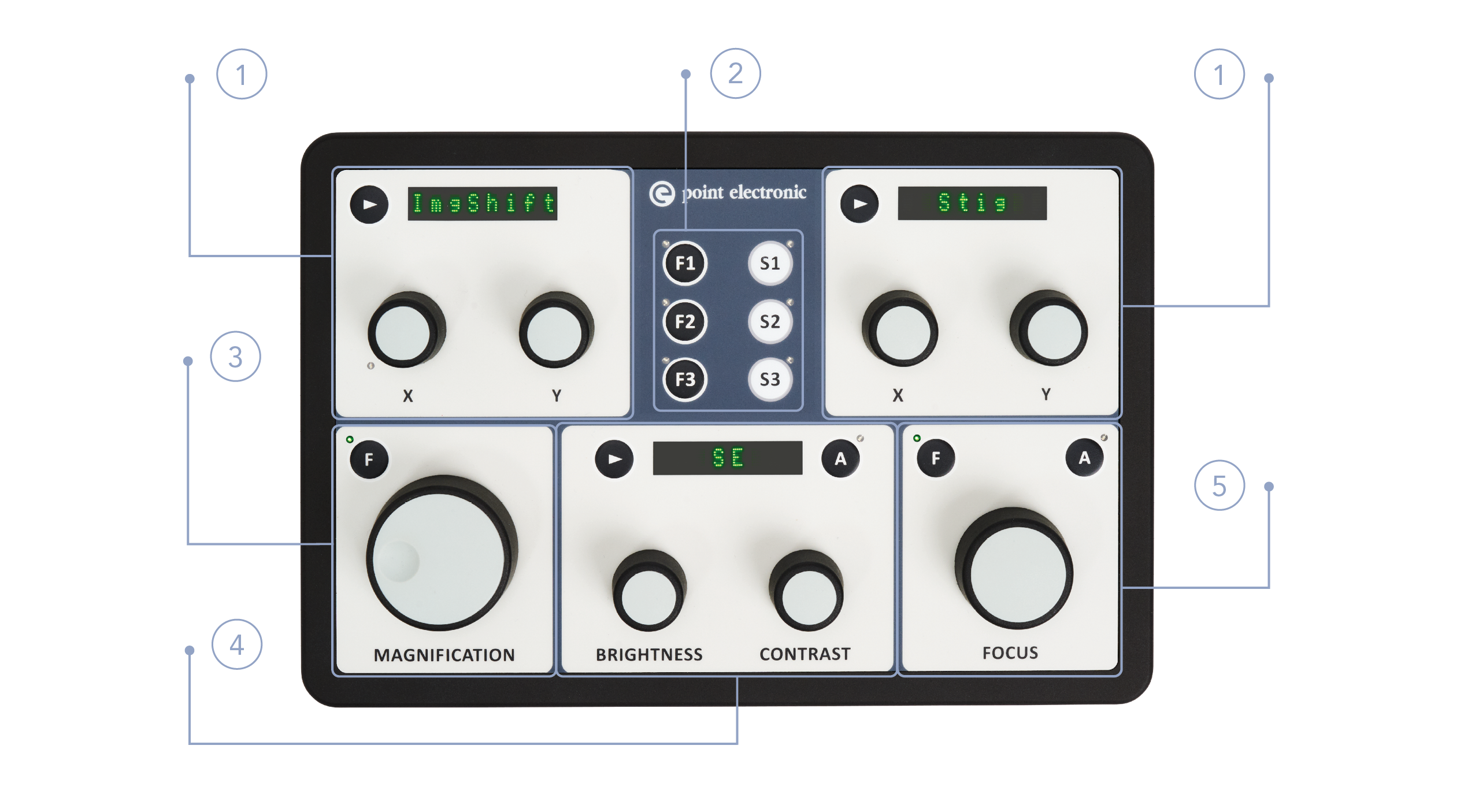

Beispielkonfiguration: REM Steuerung

Diese Konfiguration verwenden wir im Rahmen unseres point electronic REM Upgrades. Sie zeigt beispielhaft, wie die einzelnen Drehregler und Tasten für eine SEM-Software-Steuerung belegt werden könnten.

1.

• X/Y-Drehregler mit konfigurierbarer Belegung (z. B. Gunausrichtung, Stigmator, Image Shift).
• Taste zum Umschalten zwischen den Drehreglern.
• Display zur Anzeige der eingestellten Konfiguration und der aktuellen Werte.

2.

• Frei belegbare Funktionstasten für Parametervoreinstellungen oder Scan-Funktionen.

3.

• Drehregler für die Vergrößerung.
• F-Taste zum Umschalten auf Feineinstellung.

4.

• Drehregler für Helligkeits- und Kontrast-Einstellung.
• A-Taste für automatische Helligkeits-/Kontrasteinstellung.
• Taste zum Umschalten zwischen den verschiedenen Konfigurationen.
• Display zur Anzeige der eingestellten Konfiguration und der aktuellen Werte.

5.

• Drehregler für Fokus.
• F-Taste zum Umschalten auf Feineinstellung.
• A-Taste für Autofokus und Stigmator.
