SampleNav - Software für Probennavigation im REM

SampleNav ist eine Software zur automatisierten Probenpositionierung im Rasterelektronenmikroskop (REM). Nutzer können gespeicherte Probenpositionen gezielt anfahren und neue Positionen hinzufügen.

Die dafür notwendige Registrierung des Probentischs oder der Probe wird durch das Anfahren definierter Markierungen unterstützt. Diese können vorab aufgebracht oder aus gut erkennbaren Strukturen wie den Eckpunkten eines Trägers (Chips) gewählt werden.

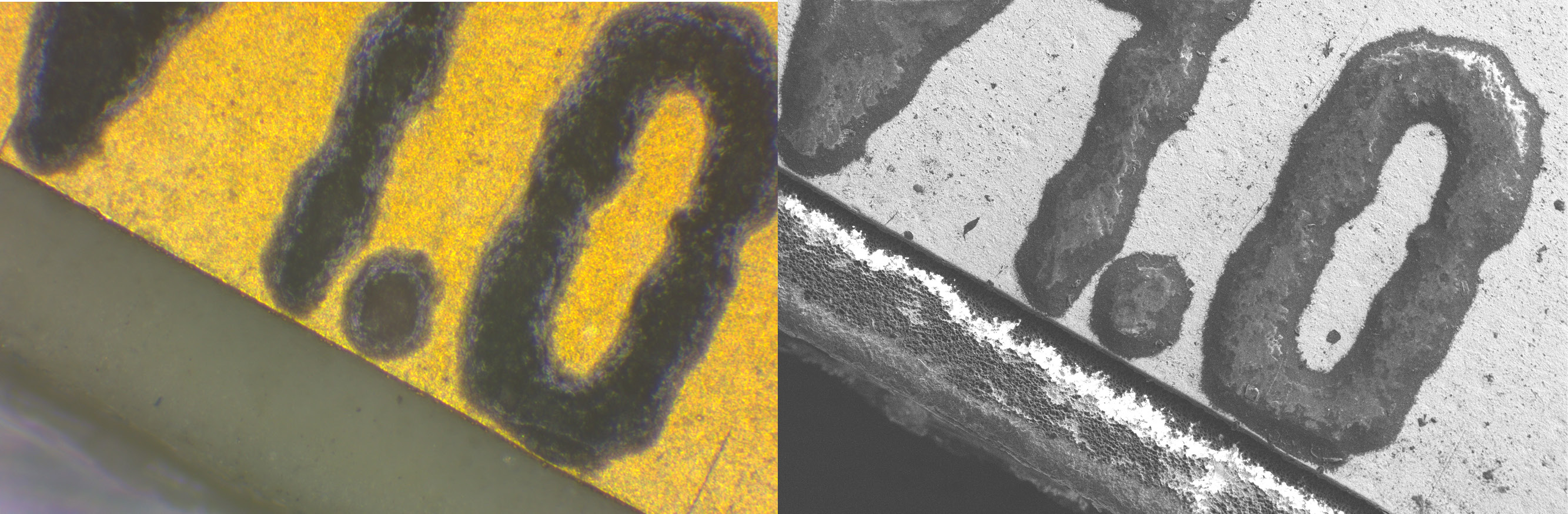

Die Probenpositionen werden in einer Projektdatei gespeichert, was den Austausch zwischen verschiedenen REMs sowie mit Drittanbietersystemen wie Lichtmikroskopen mit motorisierten Probenbühnen ermöglicht. So lassen sich einmal gespeicherte Positionen geräteübergreifend automatisch anfahren.

Setzen, speichern und laden Sie Probenpositionen im REM

Fahren Sie die identischen Probenpositionen in verschiedenen Mikroskopen an

Speichern Sie definierte Probenpositionen, und rufen Sie sie zu einem späteren Zeitpunkt ab

Speichern und laden Sie alle Daten in Projektdateien zur weiteren Nutzung

Behalten Sie Ihre Flexibilität mit unserem herstellerunabhängigen Prinzip

Verwenden Sie Sample Stages von allen großen SEM- und FIB-SEM-Herstellern

Registrieren Sie jeden Halter oder jede Probe koordinatenbasiert mit zwei oder mehr Referenzpunkten

Probennavigation und Stageorientierung mit wenigen Klicks

• Passend für alle Halter mit mindestens zwei Referenzmarken
• Anwendbar auch bei reproduzierbaren messbaren Probenmerkmalen
• Empfohlener Einsatz mit vier Referenzmarken zur Genauigkeitsabschätzung mit statistischen Methoden
• Affiner Ansatz ermöglicht Maßstabs- und Scherabweichungen zwischen verschiedenen Mikroskopen
• SampleNav-App für Windows 7-11
• Schnittstelle zu Stage-Steuerungen aller üblichen REM- und FIB-SEM-Hersteller mit EMGateway
• Zusätzliche Schnittstellen zu weiteren Stage-Steuerungen auf Anfrage
• Projektdatei enthält Referenzinformationen sowie alle Probenpositionen und -bereiche (XML)
• Dateischnittstelle kompatibel mit IMS-Software von Imagic

Mikroskop-übergreifende Ansteuerung von Probenpositionen

• Probennavigation und Stageorientierung mit wenigen Klicks



• Mikroskop-übergreifende Ansteuerung von Probenpositionen
