External Trigger Interface (ETI) Controller - Verwaltung von geräteübergreifenden Triggersignalen für TEM
ETI verwaltet Triggerverbindungen zwischen Geräten, darunter Scan-Controller, Hochgeschwindigkeitskameras und Detektoren sowie Strahlunterbrecher. Es kann verwendet werden, um zwischen Triggerquellen umzuschalten, mehrere Trigger zu mischen und zwischen den Standards TTL und LVDS zu konvertieren.
✅ Manuelles oder automatisches Umschalten zwischen zwei Triggergeräten, beispielsweise um eine schnelle Kamera auf den aktiven Scan-Controller umzuschalten.
✅ Kombinieren Sie zwei Triggergeräte, um beispielsweise einen Strahlunterbrecher auf Signale von zwei Scan-Controllern hin zu öffnen.
✅ Konvertieren Sie TTL- in LVDS-Triggersignale und umgekehrt, um beispielsweise eine TTL-Kamera an einen LVDS-Scan-Controller anzuschließen.
✅ Erzeugen Sie interne Triggersignale zum Testen von Verbindungen und Einstellungen.
ETI lässt sich einfach über ein Touch-Display steuern. Es ist keine zusätzliche Software erforderlich.

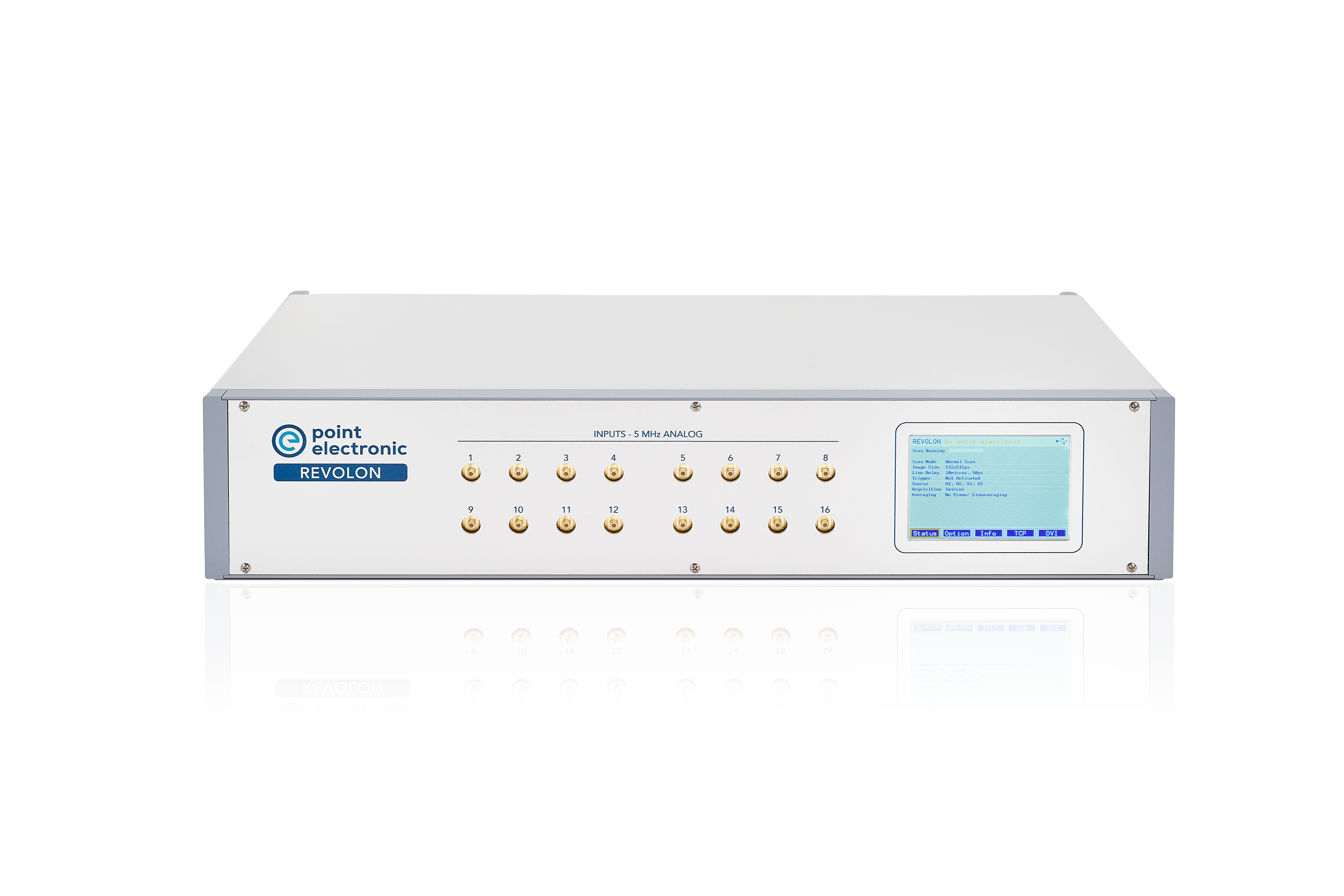

Die perfekte Ergänzung für effizientes Scannen im TEM: Verbinden Sie ETI mit REVOLON– unserem schnellen und flexiblen TEM-Scan-Controller für die freie Beam-Steuerung.
Einfache Bedienung über das Touch-Display
Überprüfen Sie alle Eingangs-Triggersignale.
Konfigurieren Sie alle Ausgangs-Triggersignale.
Wählen, mischen oder konfigurieren Sie die Eingangskanäle.
Konfigurieren Sie das automatische Switching.
Zeigen Sie Informationen zum Gerätestatus an.
Inputs und Outputs
Das ETI ist in einem 19-Zoll-Gehäuse mit zwei Höheneinheiten (2 HE) untergebracht und verfügt über
zwei Triggereingänge
einen Triggerausgang
einen AUX-Eingang
einen Eingang für automatisiertes Switching
Jeder Ein- und Ausgang umfasst Pixel-, Line-, Frame- und Beam-Blanker-Trigger in TTL und LVDS.
